Vou projetar seu esquema de PCB e layout de PCB no KiCad

Algumas informações foram traduzidas automaticamente.

Turquia

Eu falo Inglês, Turco

Meu nome é Tucan Efe. Moro na Turquia. Sou estudante universitário no curso de engenharia elétrica e eletrônica. Tenho nível C1 e inglês acadêmico.

Sobre este Serviço

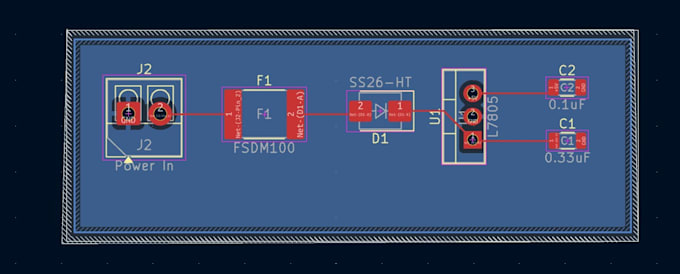

Vou projetar seu esquema de PCB e layout de PCB no KiCad

Você tem um circuito eletrônico que quer transformar em um PCB?

Posso criar um projeto organizado e limpo no KiCad com base no seu diagrama de circuito, lista de componentes ou requisitos do projeto.

O que posso ajudar você:

Design de esquema no KiCad
Layout de PCB
Posicionamento de componentes
Roteamento de PCB
Seleção de footprints
Verificação de regras de projeto (DRC)
Verificação de regras elétricas (ERC)
Preparação do BOM
Geração de arquivos Gerber
Visualização 3D do PCB
Revisão básica de design de PCB

O que você vai receber:

Arquivos do projeto fonte do KiCad
Arquivo de esquema
Arquivo de layout de PCB
Arquivos Gerber quando incluídos no pacote
BOM quando incluído no pacote
Diagrama em PDF, se solicitado

Foco em organização limpa, posicionamento lógico de componentes, esquemas legíveis e roteamento prático de PCB.

Por favor, entre em contato comigo antes de fazer o pedido

Cada projeto de PCB é diferente. Envie-me seu diagrama de circuito, lista de componentes, dimensões do PCB e requisitos antes de fazer o pedido, assim posso confirmar o escopo do projeto e oferecer o pacote adequado.

Não aceito projetos de alta velocidade, RF, controle de impedância ou designs multilayer altamente complexos, a menos que os requisitos sejam discutidos e confirmados previamente.
