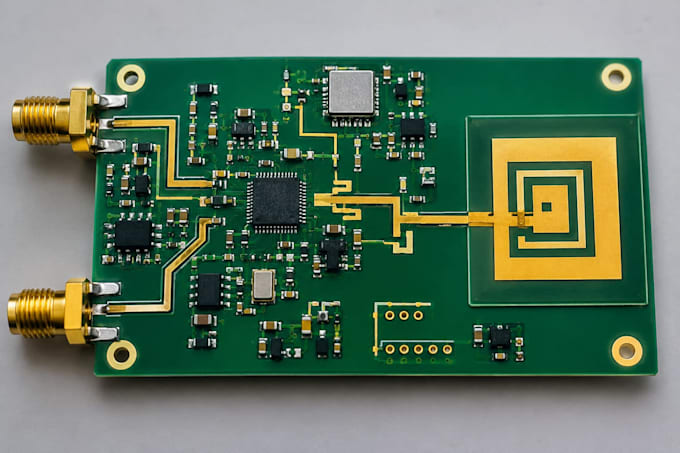

Vou construir placas de circuito RF e soluções de antena usando orcad cst e hfss

Solução de engenharia RF para seu próximo projeto sem fio ou de alta frequência? Ofereço engenharia profissional de PCB RF e antenas, personalizada para sua aplicação, metas de desempenho e requisitos de fabricação.

Por que me escolher?

Combino expertise em layout de PCB RF com simulação de antenas e análise eletromagnética para desenvolver designs práticos e focados em desempenho.

Meus serviços incluem:

Layout e roteamento de PCB RF no Cadence OrCAD

Design de PCB de alta frequência e controle de impedância

Traçado RF, aterramento, matching e posicionamento de componentes

Design personalizado de antenas e matrizes de antenas

Integração de antenas e layout de front-end RF

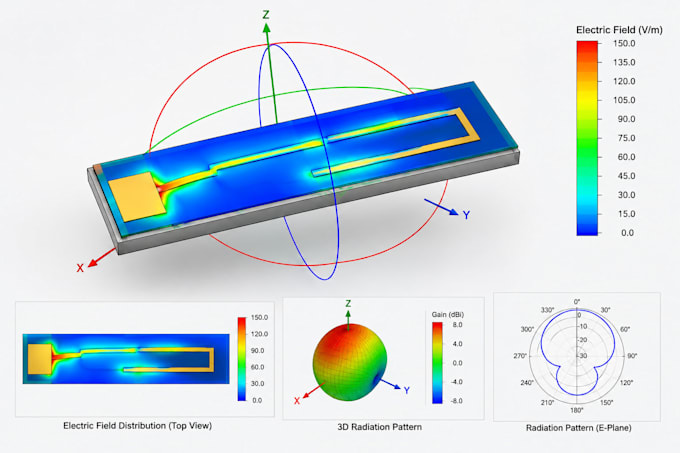

Simulações CST Studio Suite e Ansys HFSS

Análise de parâmetros S, padrão de radiação, ganho e impedância

Otimização de design RF e documentação técnica

O que você recebe:

Layouts de PCB limpos, organizados e prontos para fabricação

Resultados de simulação e análise de engenharia

Arquivos de design prontos para origem e produção

Design personalizado para sua frequência e aplicação

Seja desenvolvendo IoT, wireless, RF, micro-ondas, telemetria, comunicação ou hardware embarcado, posso ajudar a transformar suas necessidades em um design RF tecnicamente sólido.
