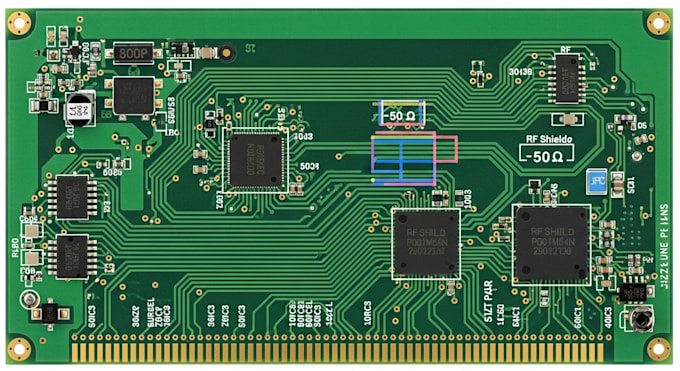

Eu criarei layout de PCB RF usando tecnologia HDI e impedância controlada

Olá,

Projetar circuitos RF para eletrônicos modernos é um equilíbrio delicado entre desempenho do sinal, restrições de tamanho e manufacturabilidade.

Eu ofereço serviços profissionais de layout de PCB RF usando tecnologia HDI (High-Density Interconnect) e roteamento com impedância controlada para garantir que seus projetos funcionem de forma confiável em altas frequências.

Serviços que ofereço

• Layout de PCB RF multicamadas usando tecnologia HDI
• Roteamento com impedância controlada para sinais de alta velocidade
• Roteamento denso com microvias e componentes de pitch fino
• Otimização de planos de energia e terra para integridade do sinal
• Práticas de layout com atenção a EMI/EMC
• Planejamento de stack-up de PCB para manufacturabilidade
• Saídas prontas para DFM e compatíveis com fabricação

Por que trabalhar comigo

• Especialista em layout de PCB RF
• Especialista em design HDI e de alta densidade
• Foco em impedância controlada e integridade do sinal
• Layouts limpos e fáceis de fabricar
• Comunicação rápida e entrega confiável

Software & Ferramentas

• Altium Designer
• KiCad
• OrCAD / Allegro

Envie uma mensagem antes de fazer seu pedido para discutir seus requisitos de layout RF, HDI e impedância, assim podemos criar uma PCB de alto desempenho e pronta para produção.
