Vou projetar um layout de pcb personalizado no kicad

Algumas informações foram traduzidas automaticamente.

Etiópia

Eu falo Amárico, Inglês

Engenheiro eletrônico, Design de PCB no KiCad, Desenvolvedor de FPGA e Firmware

Ajudo startups e empreendedores a transformar suas ideias de hardware em protótipos funcionais. Seja um layout profissional de PCB, design personalizado de lógica FPGA, firmware para um projeto ESP32/...
Sobre este Serviço

Ajudo startups e engenheiros a transformar seus esquemas em PCBs funcionais e prontos para produção. Seja uma placa de 2 camadas simples ou um sistema complexo de 4 camadas com restrições mecânicas rigorosas, garanto que a placa atenda às diretrizes padrão de fabricação (DFM) para serviços como JLCPCB e PCBWay.


Fora do Escopo (Não Incluído):

Alterações no esquema: Modificar o esquema após o início da fase de layout.

Design mecânico: Projetar gabinetes, carcaças ou alojamentos físicos 3D.

Firmware: Codificação de software ou firmware.

Execução: Aquisição de componentes, fabricação ou envio de placas físicas.

Especialização:

Design de circuito

Representações esquemáticas

Formato de arquivo:

Gerber

Passo

SCH

Software:

KiCad

Interface:

I2S

UART

USB

SPI

I2C

LTE

NB-IoT

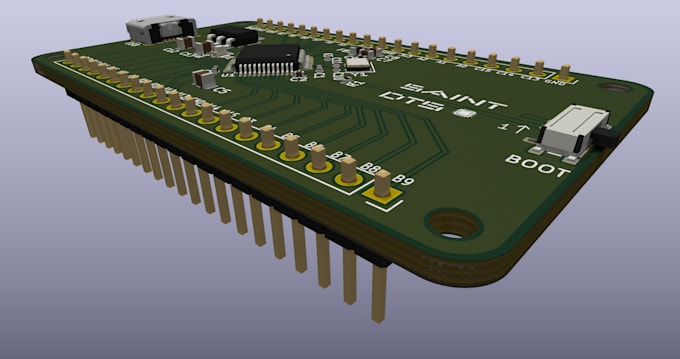

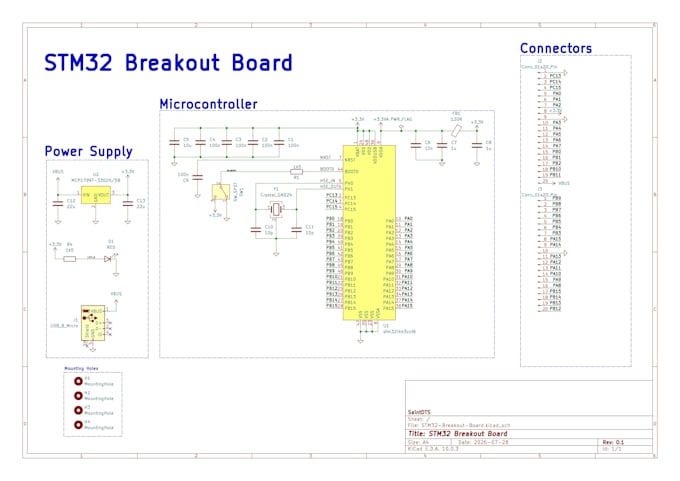

Meu portfólio
