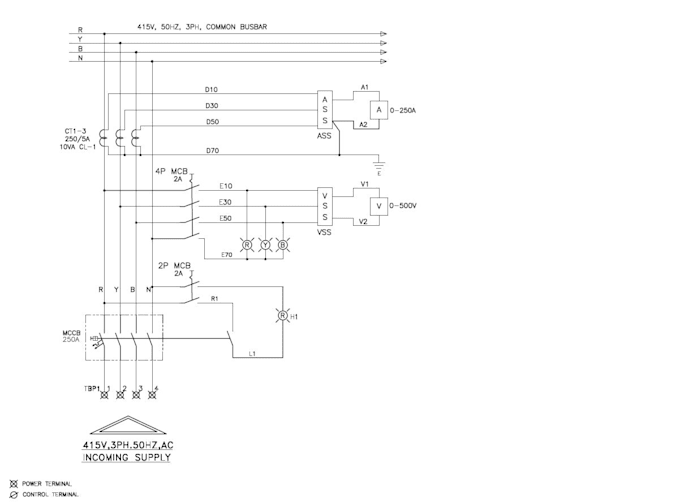

Eu vou fazer desenho esquemático de painel elétrico no autocad

Desenhos produzidos

• Diagrama unifilar (SLD) com hierarquia de entrada, conexão e alimentador.
• Arranjo geral (GA) com layout de balde, espaçamento para dissipação de calor e conformidade com abertura de portas.

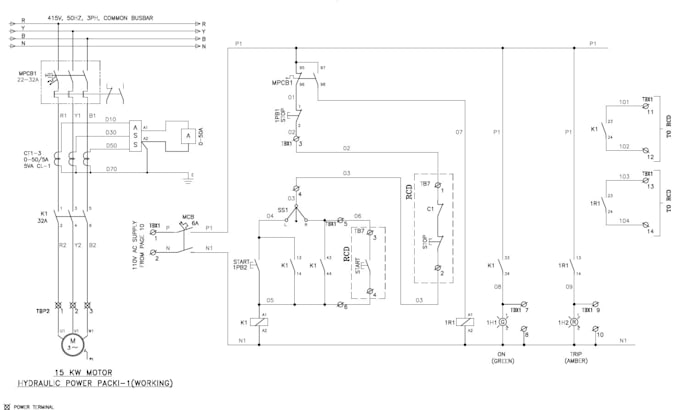

• Esquemáticos de controle: partidas de motor, VFD + bypass, folhas de permissivo/intertravamento e interligações do painel.
• Layout do painel e planos de perfuração, plano de terminais, cronograma de cabos, lista de I/O e cronograma de placas de identificação de dispositivos.

Ferramentas e fluxo de trabalho

• AutoCAD Electrical com símbolos inteligentes, referências cruzadas, numeração de fios e relatórios automatizados para evitar erros de projeto.
• Modelos de projeto personalizados, padrões de camada/nomenclatura e bibliotecas de fabricantes para entregas consistentes.

Conformidade e verificações

• Projeto alinhado com IEC 61439 / UL 508A / NFPA 70/79 conforme região do cliente.
• Dimensionamento de condutores e configurações de disjuntores verificados com os níveis de falha da concessionária e especificações do equipamento.
• Espaçamento, creepage e roteamento de cabos revisados para segurança na montagem e manutenção.

Resultados

• Pacote pronto para fabricação aprovado na primeira revisão, reduzindo retrabalho na oficina e RFIs.
• Documentação clara que permite uma comissionamento mais rápido e integração precisa com PLC.

Entregas

• Conjunto de projetos DWG, PDFs, BOM em Excel e listas de terminais/cabos, além de blocos nativos de footprint de painel
