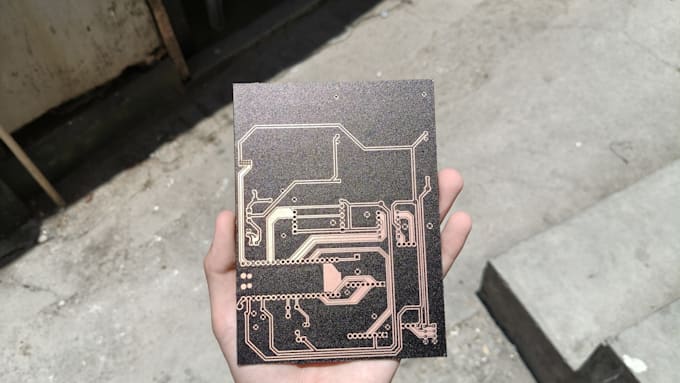

Vou projetar uma PCB de 2 camadas para seu circuito no KiCad
Engenheiro de Sistemas Embarcados
Sobre este Serviço
Eu projeto placas de 2 camadas para sistemas embarcados, dispositivos IoT e eletrônicos personalizados. Tenho experiência prática com KiCad na criação de hardware. Meu foco não é só roteamento, mas também na integridade do sinal e na confiabilidade no mundo real.
O QUE VOCÊ RECEBE:
- Diagrama esquemático completo
- Layout otimizado de PCB de 2 camadas
- Lista de materiais com números de peça
- Arquivos Gerber + Drill (prontos para qualquer fabricante)
- Arquivos fonte do KiCad caso queira modificar depois
- Modelo 3D da PCB
- Anotações de revisão do projeto (apenas padrão)
Formato de arquivo:
Gerber
•
Passo
•
Software:
Outros
Interface:
I2S
•
UART
•
SPI
Meu portfólio
Perguntas frequentes
Tradução automática
E se eu ainda não tiver um esquema?
Por favor, envie uma mensagem com uma descrição do que seu circuito faz, assim posso te ajudar a definir o esquemático antes de você pedir um serviço
E se eu precisar de alterações após a entrega?
Os pacotes oferecidos incluem de 1 a 2 revisões
Minha placa realmente vai funcionar?
Verifico erros comuns (pinos flutuantes, desacoplamento inadequado, problemas na largura das trilhas) e faço verificação de DFM antes de entregar. Mas o layout, a escolha dos componentes e o circuito são sua responsabilidade. Sempre faça um protótipo primeiro.
Você fornece componentes para mim?
Infelizmente, a BOM que forneço só inclui os números de peça. Para sourcing, consulte seu fabricante de PCB (JLCPCB, PCBWay) ou seu distribuidor de componentes (DigiKey, Mouser).
