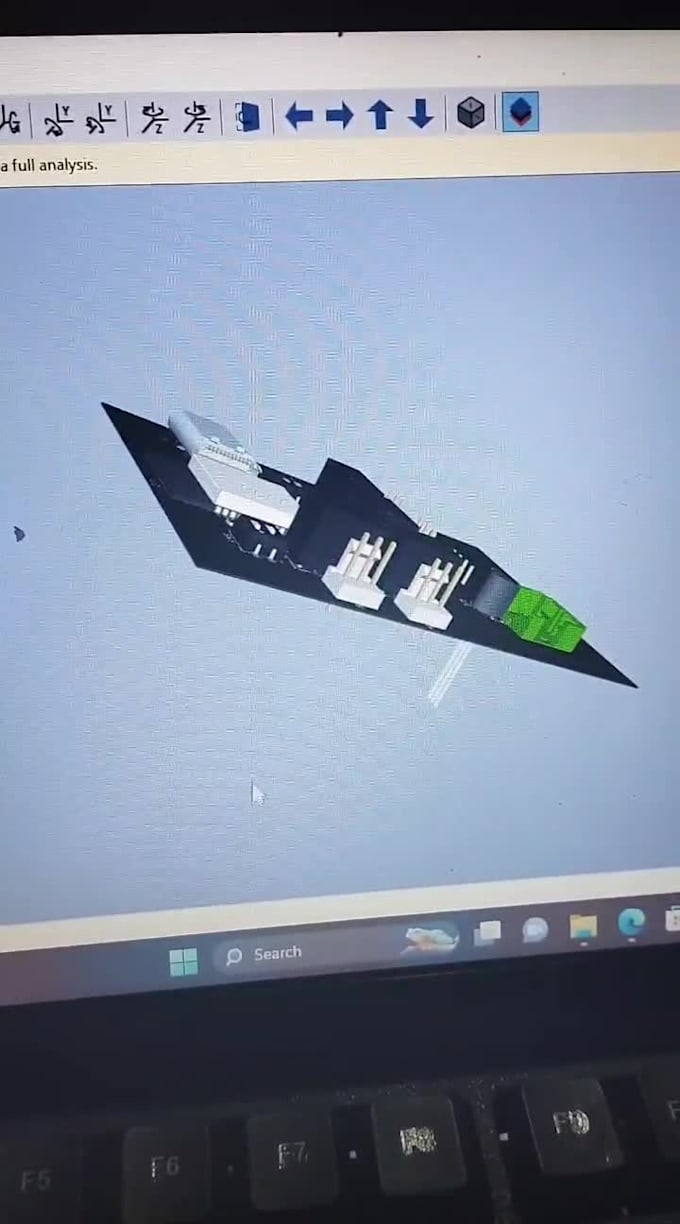

Vou criar designs profissionais de PCB com gerber, bom e visualização 3D
Engenharia de Precisão para Eletrônicos Inteligentes e Eficientes
Sobre este Serviço
Precisa de um design profissional de PCB para seu projeto? Sou especializado em criar layouts personalizados de PCB prontos para produção, para protótipos, projetos de estudantes ou dispositivos comerciais. Seja uma placa simples de camada única ou um design complexo de múltiplas camadas, garanto a colocação adequada dos componentes, integridade do sinal, roteamento e facilidade de fabricação. Trabalho com ferramentas como KiCad, EasyEDA ou Altium para entregar arquivos completos, incluindo esquema, layout de PCB, arquivos Gerber, Bill of Materials (BOM), arquivos de furação e visualizações 3D, se necessário. Posso criar a partir de circuitos desenhados à mão, esquemas ou conceitos. Cada design é feito sob medida de acordo com suas especificações e em conformidade com os padrões de fabricação. Ideal para IoT, circuitos de energia, robótica e sistemas embarcados. Você receberá arquivos limpos e confiáveis, prontos para a produção de PCB. Vamos transformar sua ideia de hardware em realidade, envie uma mensagem agora ou escolha um pacote para começar!
Formato de arquivo:
Gerber
•
Passo
•
SCH
•
Software:
EasyEDA
•
KiCad
•
LTspice
•
NI Multisim
•
Proteus
•
Simulink
Interface:
I2S
•
UART
•
USB
•
SPI
•
I2C
•
GSM/GPRS
