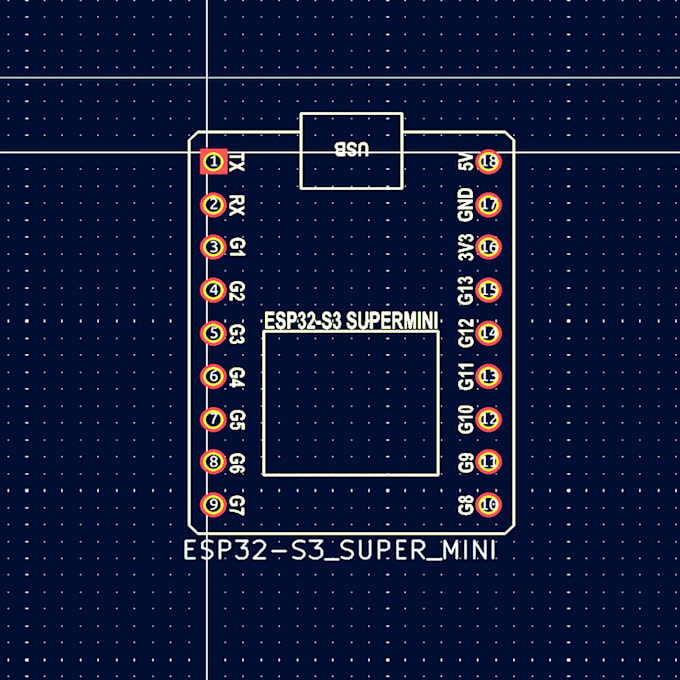

Vou criar designs de PCB no KiCad para dispositivos inteligentes e eletrônicos vestíveis

Procurando um engenheiro profissional de design de PCB no KiCad para seu projeto de dispositivo inteligente, eletrônicos vestíveis, IoT ou hardware embarcado?

Você está no lugar certo! Com mais de 7 anos de experiência, eu projeto layouts e esquemas de PCB de alta qualidade, prontos para fabricação, otimizados para desempenho, confiabilidade e designs compactos.

O que eu ofereço

• Design de PCB no KiCad
• Layout e roteamento de PCB
• Design de esquemas
• PCB para dispositivos inteligentes
• PCB para eletrônicos vestíveis
• Design de PCB para IoT
• PCB para ESP32
• PCB para STM32
• PCB para ESP8266
• PCB para Arduino
• PCB multicamadas
• Verificação DRC/ERC

Software utilizado

• KiCad
• EasyEDA (se necessário)

Entregáveis

• Arquivos do projeto KiCad
• Arquivos Gerber
• Arquivos de furação
• Lista de materiais (BOM)
• Arquivos Pick & Place
• Esquemas em PDF

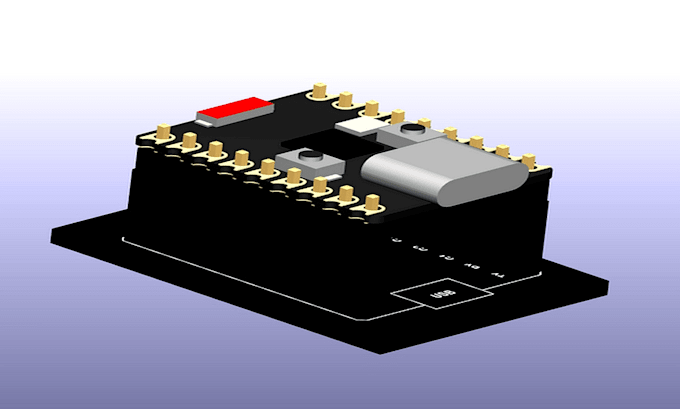

• Renderização 3D do PCB
• Arquivos prontos para fabricação

Por que me escolher

• Entrega rápida
• Layout de PCB de qualidade
• Integridade do sinal
• Roteamento compacto e otimizado
• Comunicação confiável
• Satisfação total do cliente

O que você vai receber

• Arquivos do projeto KiCad (.kicad_pro, .kicad_sch, .kicad_pcb)
• Arquivos Gerber
• Arquivos de furação NC
• Lista de materiais (BOM)
• Arquivos Pick & Place (Centroid)
• Esquema em PDF
• Layout do PCB em PDF
• Renderizações 3D do PCB
• Arquivos prontos para fabricação
• Arquivos de design fonte

Entre em contato comigo hoje para discutir os requisitos do seu projeto.
